一、裂縫深度檢測

1、測試原理

在相等間距條件下，測量跨縫和不跨縫的聲傳播時間，跨縫聲時因繞過裂縫末端使聲時加長，由傳播聲時和探頭間距計算縫深。

2、基本假設：

   裂縫附近混凝土質量基本一致

   跨縫和不跨縫檢測的聲速相同

   跨縫測試的首波信號繞過裂縫末端到達接收換能器

二、依據的規范

   中國工程建設標準化協會標準：超聲法檢測砼缺陷技術規程（CECS21：2000）

三、裂縫的要求

   縫中無水、泥漿

   裂縫不貫通

   50mm以內，否則信號太弱

   T、R換能器連線與鋼筋軸線不平行，最好成45度

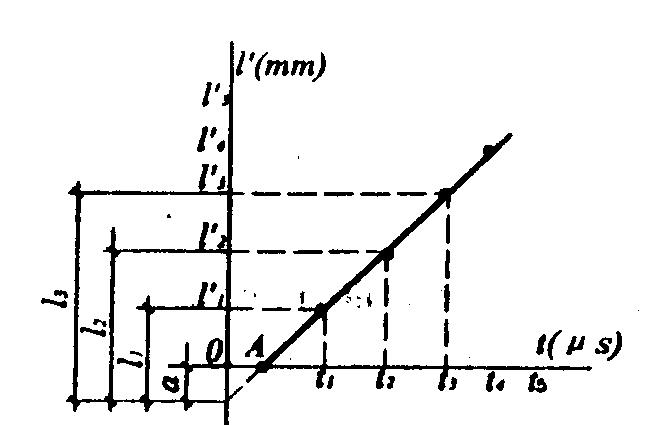

   1、不跨縫聲時測量：不同間距L（換能器內邊緣間距）測3―5點t ,得到3―5組(L,t)

      做線性回歸： L，= a + b · t 得到回歸系數a,b

      用a對 L 作修正:   L= L， + |a|

      用b計算砼聲速:   V= b

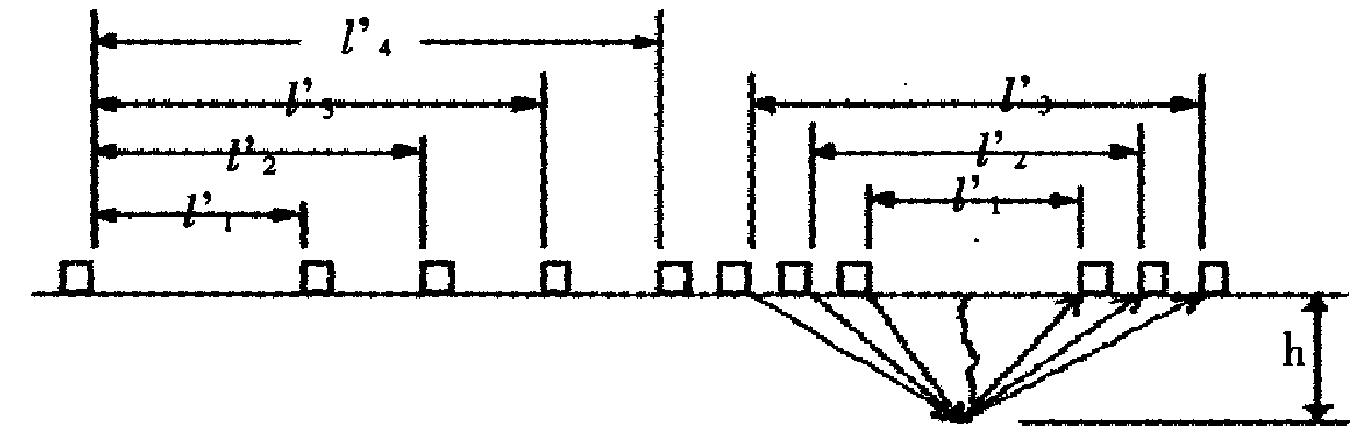

    2、跨縫聲時測量（ L ，t1）

     換能器跨縫測量聲時,間距為L，對應聲時為t1

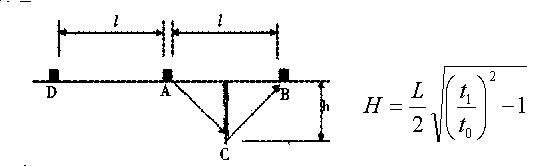

四、裂縫深度的計算：

   對應不同間距，計算裂縫深度

   1、三點平均值法：若發現首波反向，則以此點測距及相鄰二點測距的裂縫計算深度h取平均

   2、平均值加剔除法：若未發現首波反相， 由各測距計算縫深求平均深度h，

     剔除L＜h  或L＞3h的數據后再取平均
